環境： Windos XP ，GNS3.0.7 VPCS.exe
目的： 掌握路由的基本配置
步驟：

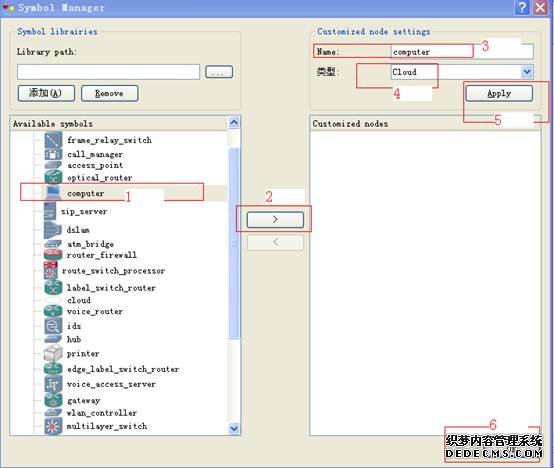

1、首先打開GNS創建一個工程，然后單擊”編輯”選擇“圖標管理”進入操作“Available symbols“窗口中選擇computer ，然后點擊小于號“>”添加到右的”Customized nodes” 窗口再在”name“中輸入“computer”，在類型中選擇“Cloud“然后點擊”Apply“按鈕，再點擊“OK”就成功了（這一步是為調用VPCS用的）如圖：

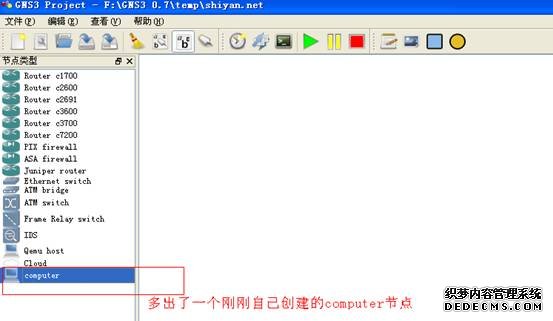

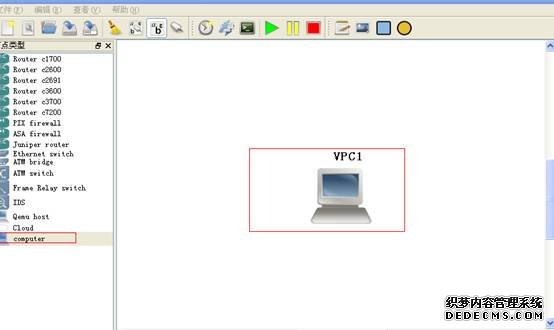

2、把剛剛創建的“computer“節點出來，右鍵修改名稱”VPC1：

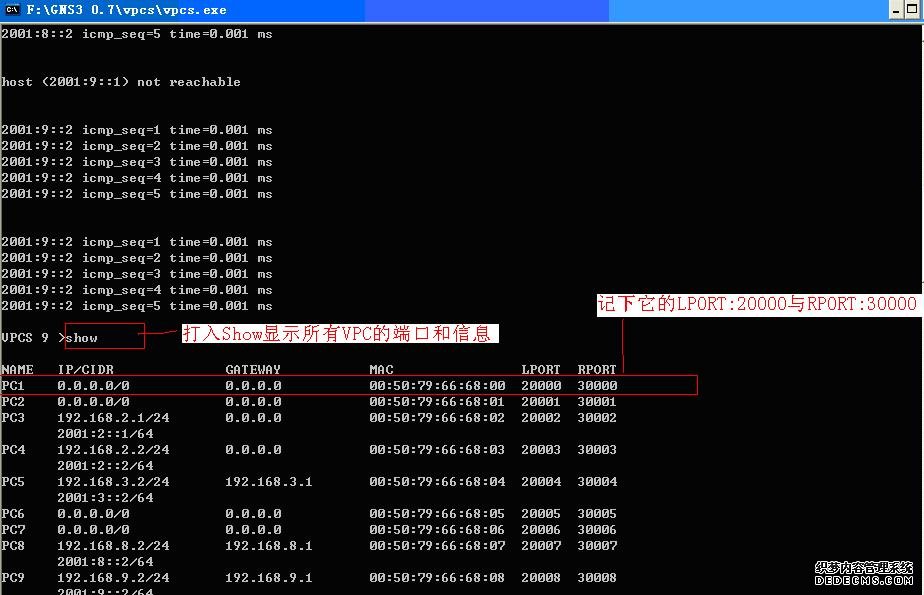

然后雙擊運行自己的VPCS.exe程序

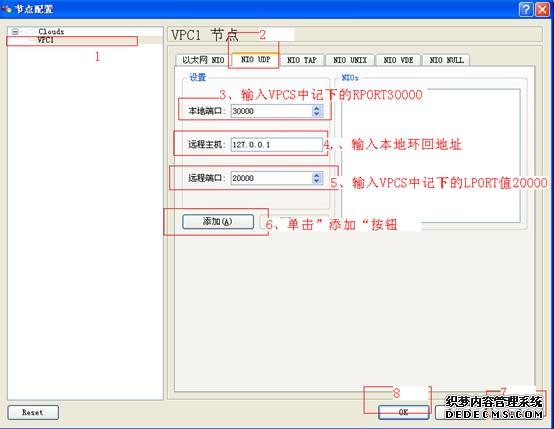

關閉VPCS.exe，再次回到GNS界面，然后右鍵單擊“VPC1“ 選擇“配置”進行操作：

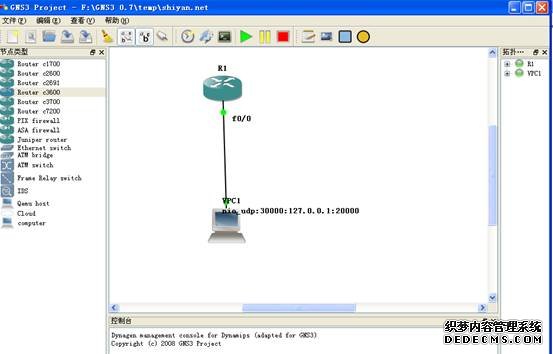

3、回到GNS界面，拖出一個3640平臺的路由器R1,并連接“VPC1“然后啟動路由器：

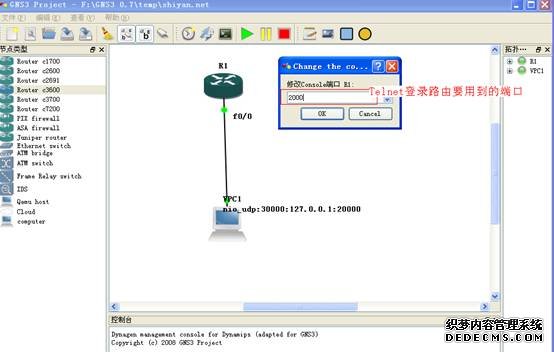

右鍵路由器R1，選擇“修改console端口”查看現在的端口號：2000。

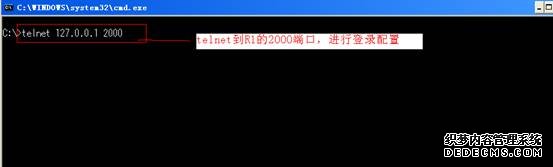

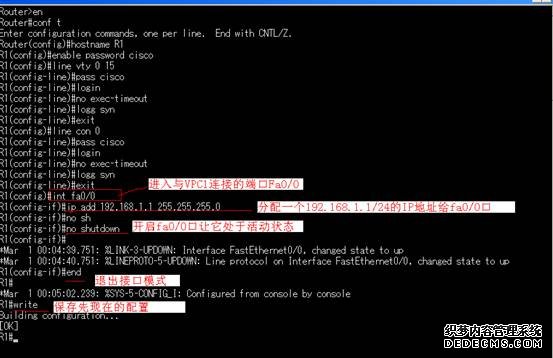

進入cmd命令Telnet到R1進行基本配置：

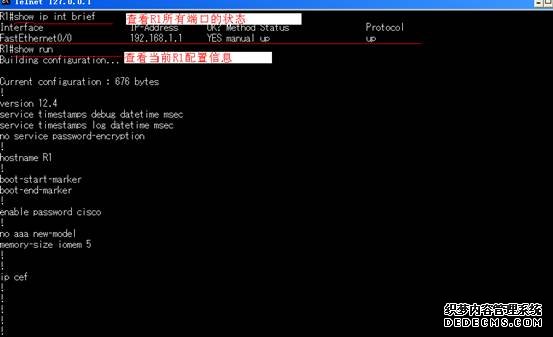

分別輸入show ip int brief 與show run查看R1信息
4、 打開VPCS.exe 進行操作如下：

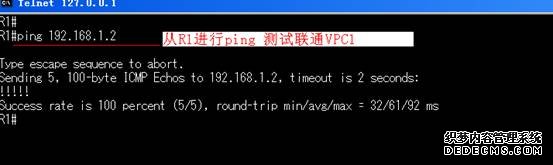

打開R1測試與VPC1的連通性
至此實驗完成。
部分基本命令說明：
Router> //用戶模式
Router# //特權模式（也叫enable 模式）
Router(config )# //配置模式 。在特權模式敲入conf t 進入
Router(config-if)# 接口模式
Router(config-if)# ip add //為接口添加IP地址
Router(config-if)# no sh //開啟此接口讓它活動，記住一定要開啟
Router(config)#enable password cisco（為路由器添加特權明文密碼cisco）
Router(config)#hostname R1(配置路由的名稱為R1)Router(config)#line vty 0 15 （進入VTY 口的配置:VTY (虛擬終端) 在網絡操作系統(包括Cisco IOS)中接受telent 或ssh 連接的一個邏輯接口。）
Router(config)#line console 0 （進入console 口的配置）
Router(config-line)#password cisco （設置密碼為cisco）
Router(config-line)#login （啟用密碼）
Router(config-line)# logging synchronous （使得路由器發送的控制臺屏幕的消息不會附加到命令行中）
Router(config-line)#no exec-timeout （長時間不去操作路由器的時候使得控制臺端口不會中止你的連接。）
