系統概述

安全防范系統主要包括以下幾個部分：

1. 1、視頻監控系統
2. 2、大屏顯示系統
3. 3、綜合安防管理系統

 視頻監控系統

系統結構

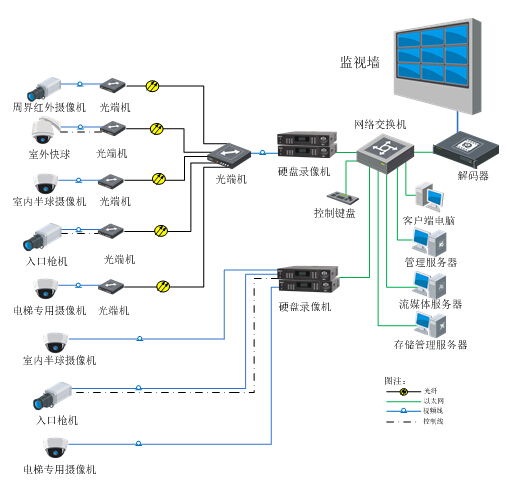

本次視頻監控系統采用模數混合模式，前端全部采用模擬攝像機，系統結構圖如下：

大屏顯示系統

使用3*4 46寸超窄邊、高亮液晶拼接屏。便于實現各種現代化指揮調度，相對于普通顯示系統具有以下優點：

• 采用LCD高清晰度數碼顯示、和業內最領先的超窄邊液晶拼接技術，拼縫可縮小至5.7mm，實現了無縫拼接。
• 顯示畫面解析度高、層次豐富、色彩艷麗
• 操作方法先進，高智能化，可根據需求進行后期擴展
• 成本低、品質可靠壽命長、后期維護經濟；
• 液晶顯示技術廣泛應用于各個領域，認知程度高，易于操作使用；
• 節能環保：行業內領先的SLS（智能亮度調節）技術，有效降低電能消耗；

    指揮中心顯示大屏效果圖：


監控中心設計

管理平臺軟件
       視頻監控系統的管理平臺軟件是整個視頻監控系統的核心。系統內任何的操作、配置、管理都必須在平臺上完成，或通過平臺注冊，由其它設備或軟件客戶端完成；軟件具備C/S、B/S兩種架構；支持報警系統與視頻監控系統的聯動管理；軟件采用模塊化設計，可以分服務器安裝系統模塊，以降低服務器的資源處理壓力。軟件設計詳細功能介紹見章節5.3 綜合安防管理系統。

鍵盤

• 系統可采用網絡鍵盤，接入系統中的交換機，經平臺注冊后，可以對前端視頻點進行切換顯示、遠程控制等操作。鍵盤上三維搖桿的設計，給用戶帶來鍵盤、鼠標無法替代的使用感受。同時還能在鍵盤上實現實時預覽、大屏控制、抓圖等功能。
• 顯示模式可采用實時顯示、輪巡顯示、觸發解碼顯示及錄像回放等方式顯示。
•  大屏幕多種顯示模式設置，支持根據用戶需要在大屏幕上設置多種顯示模式，實現視頻、報警、地理位置等各種信息的展示功能；
• 攝像機云臺的控制功能，可控制攝像機鏡頭的轉動、光圈、變倍、焦距等參數；
• 可以通過鍵盤操作，控制攝像機鏡頭的參數；
• 視頻解碼服務器控制功能，控制視頻解碼服務器視頻流的連接，從而控制大屏幕顯示圖像的內容；

存儲系統的空間要求
4CIF格式存儲：

         監控資料存儲系統的空間需求和監控系統的實際和使用有著直接的關系，需求的存儲空間大小可以通過計算公式直接計算出來，以1536Kbps 單路視頻圖像碼流進行存儲，視頻圖像分辨率可達 4CIF 效果PAL，25 幀,變化運動率保持在視頻圖像 70％左右，計算圖像存儲容量，可以計算出每路攝像機每小時容量為660MB，每路攝像機一天 24 小時容量＝24H×660MB/小時=15.5GB/天。
         本案建議監控錄像存儲時間在30天以上。
         本方案使用前端模擬攝像機，通過帶智能分析功能的硬盤錄像機或系統平臺配置智能分析服務器來實現視頻智能分析的應用。系統對視頻進行分析后將產生相關報警，報警服務器在接收到報警信號后可進行預案設置的聯動。
